Мезонин (от итал. mezzanino) представляет собой независимую от основных несущих элементов здания металлоконструкцию, которая обеспечивает организацию дополнительных ярусов (этажей) в помещении фондохранилища, архива, склада. Главное назначение мезонинных систем – увеличение ёмкости хранения за счёт высоты помещения. Конструктивно мезонины делятся на этажные стеллажи и платформы.

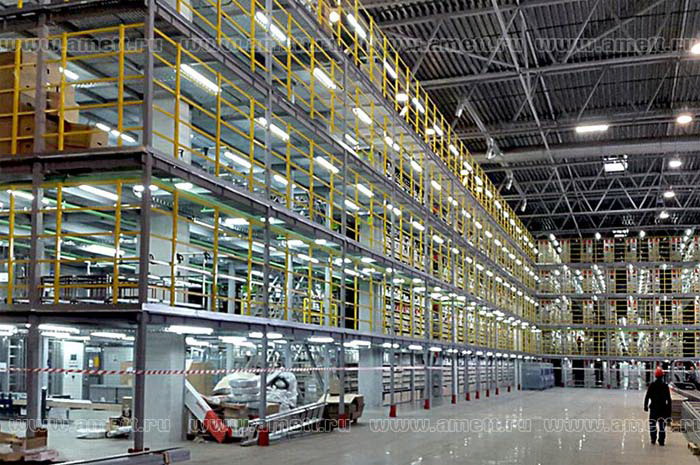

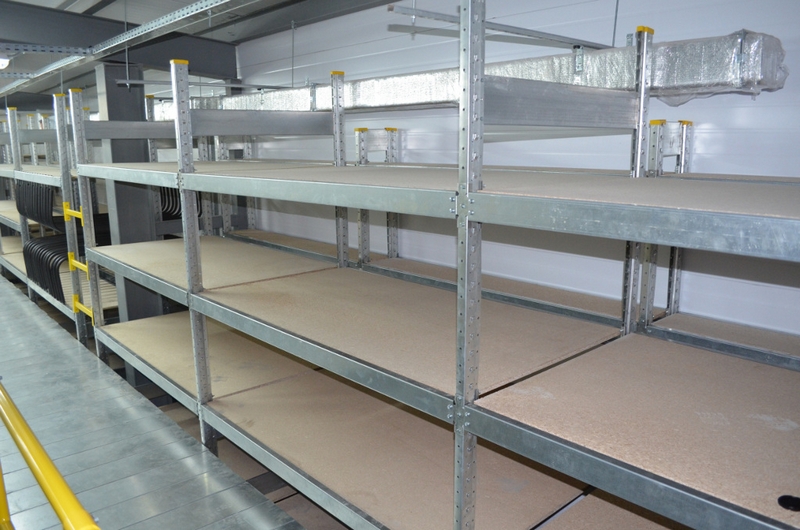

Этажные стеллажи представляют собой высотные полочные системы, разделённые на ярусы пешеходными уровнями. Основой конструкции могут служить как стойки среднегрузовых стеллажей, так и палетных. Используются обычно для хранения небольших грузов и создания зон комплектации.

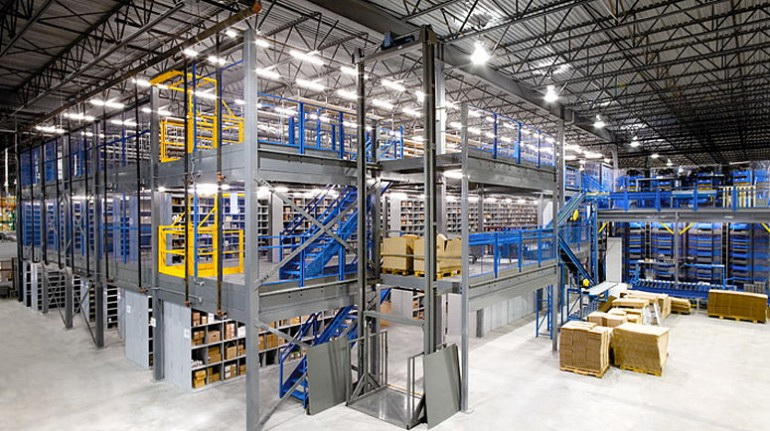

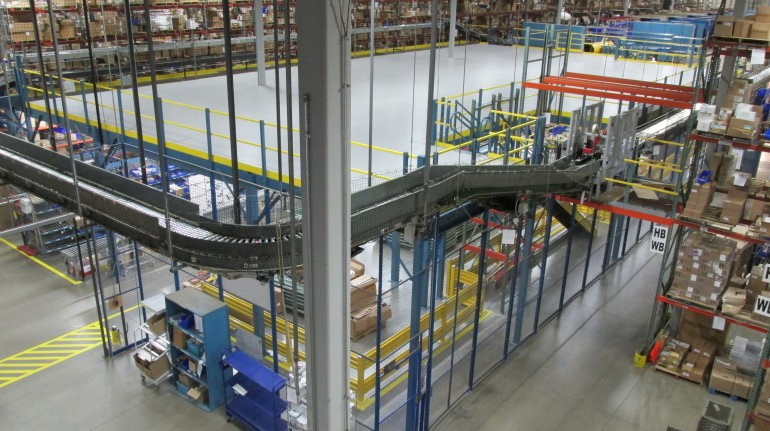

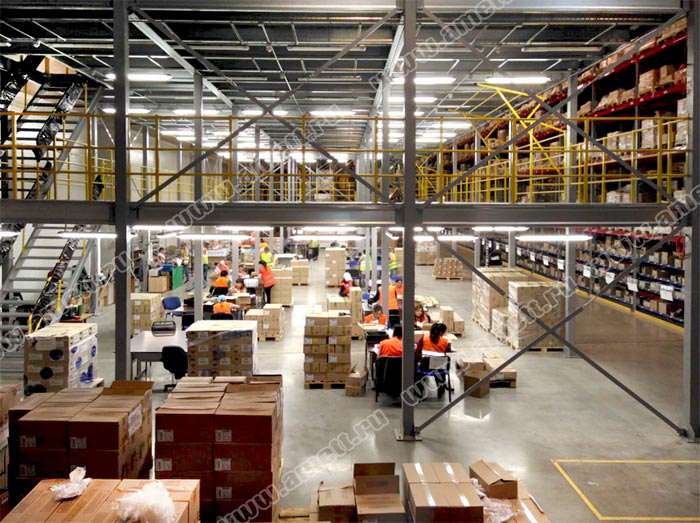

Мезонинные платформы, как следует из названия,  – дополнительные этажи на опорных колоннах. В отличие от предыдущей системы, платформы имеют более широкую область применения, так как позволяют устанавливать на себе различные виды стеллажей, организовывать напольное хранение, устанавливать офисные и подсобные помещения.

Комбинированные мезонины представляют собой этажную конструкцию, сочетающую в себе стеллажный и платформенный мезонин. К примеру, этажные стеллажи устанавливаются на платформу или платформенный мезонин служит балконами ярусов стеллажной конструкции.



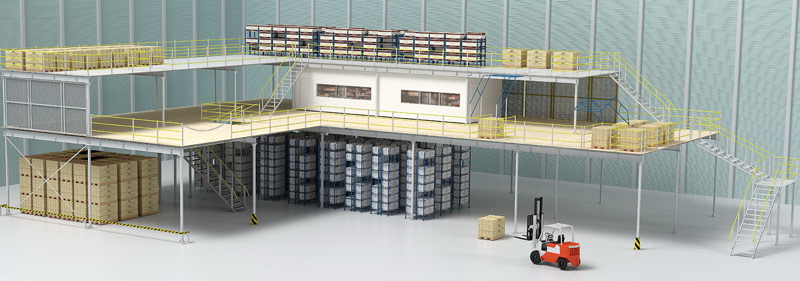

МЕЗОНИННЫЕ ПЛАТФОРМЫ

Многоярусная система Мезонин

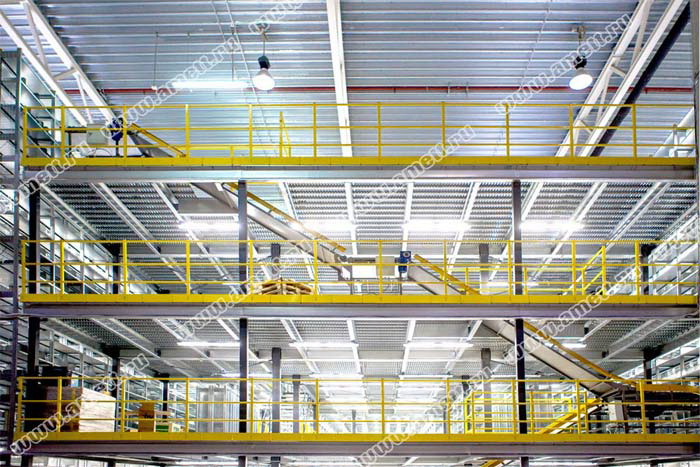

МЕЗОНИН (иначе: антресоль, полуэтаж) – представляет собой одно из наиболее удобных и популярных решений, применяемых в архивах, фондохранилищах и на складах.

Мезонин  является металлоконструкцией, независимой от основных несущих элементов здания, обеспечивающей организацию одного или нескольких этажей (пешеходных уровней).

Варианты проектирования

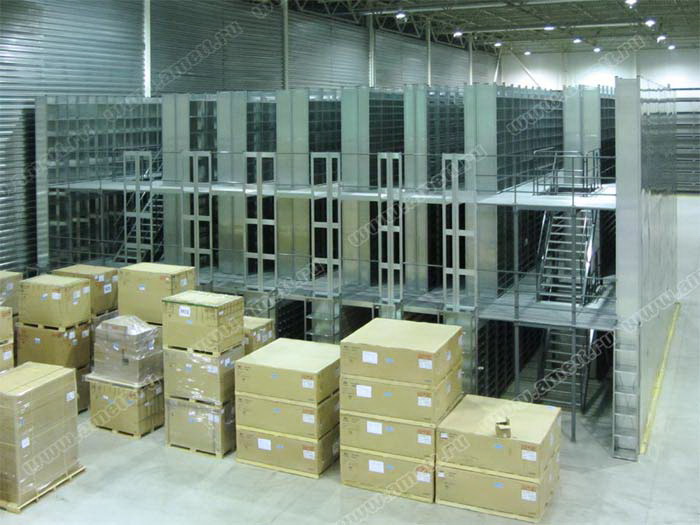

Стеллажно-мезонинная конструкция (проходной мезонин)

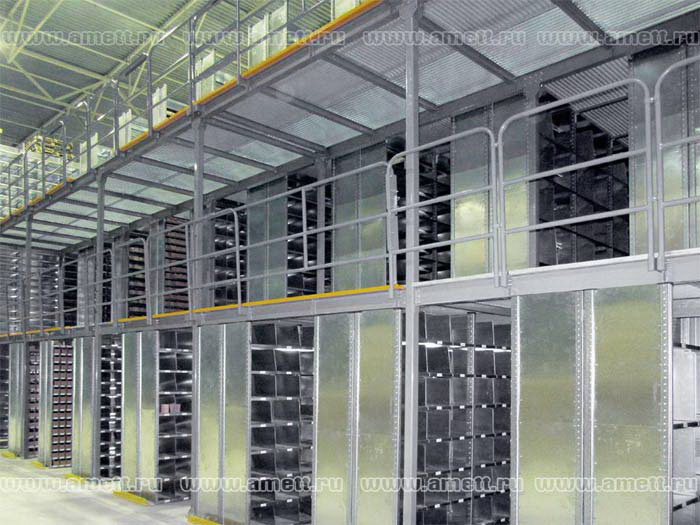

В подобном мезонине несущей является сама стеллажная система, а пешеходные уровни крепятся к стеллажным стойкам. Фактически такой мезонин – это однотипные многоэтажные стеллажи (обычно полочные), не позволяющие свободной расстановки. Широко применяется в архивном хранении.

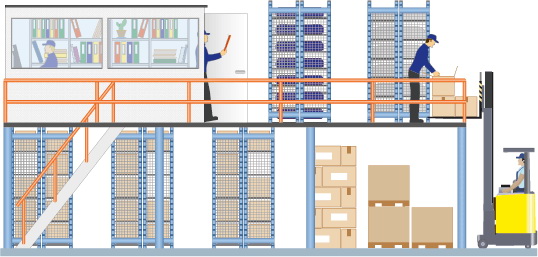

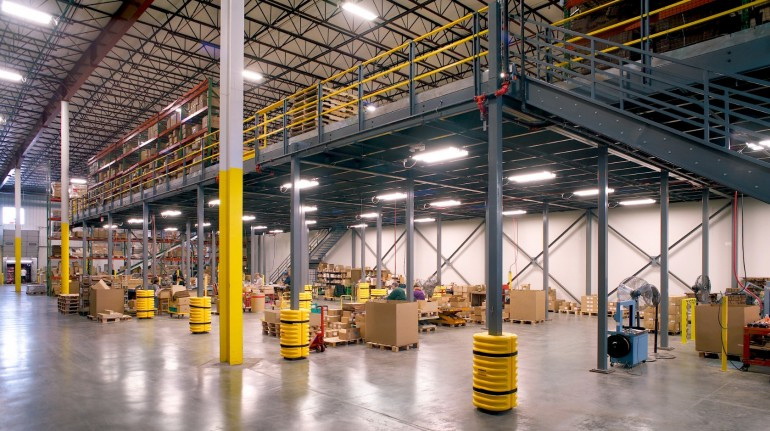

Отдельно стоящий мезонин – технический полуэтаж (антресоль);

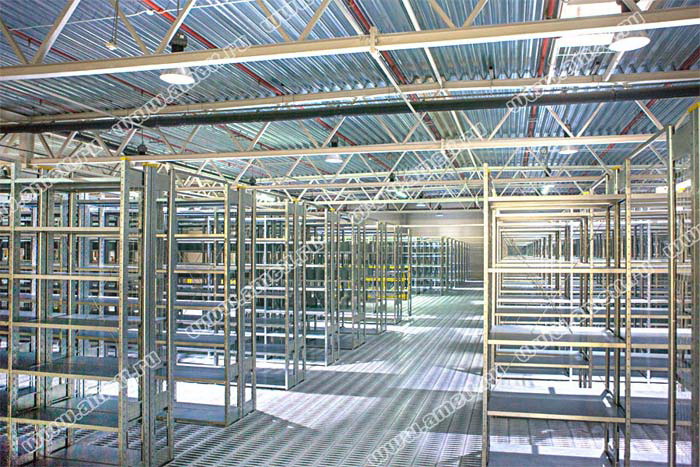

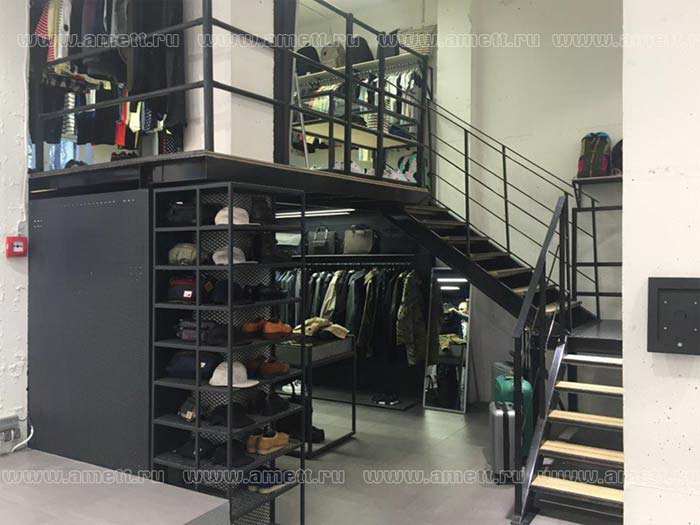

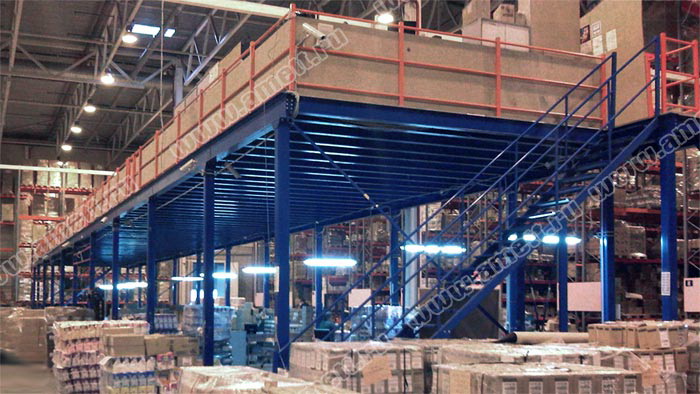

Мезонин представляет собой платформу, на которой произвольно размещаются как лёгкие стеллажные конструкции, так и офисная мебель.

Многоярусная система Мезонин


Многоярусная система Мезонин


Многоярусная система Мезонин

МЕЗОНИНЫ: основные технические характеристики

  • Шаг колон – до 12м.
  • Полезная нагрузка – до 2т на кв.м.
  • Этажность – до 4х уровней.
  • Высота уровня – до 5м.
  • Пешеходный настил

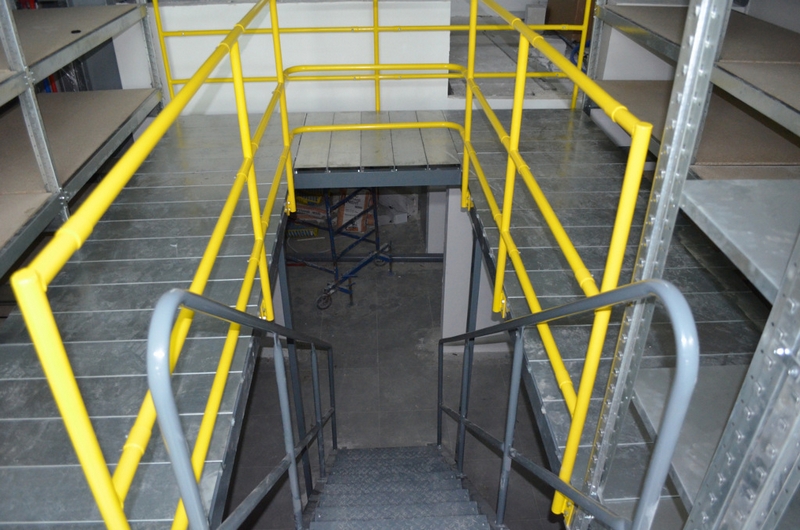

Виды пешеходных настилов мезонина

Многоярусная система Мезонин

Важным моментом при заказе мезонина является выбор материала настила. В зависимости от условий, в которых эксплуатируется мезонин, его конструкции, требований по нагрузкам, настил может быть изготовлен из:

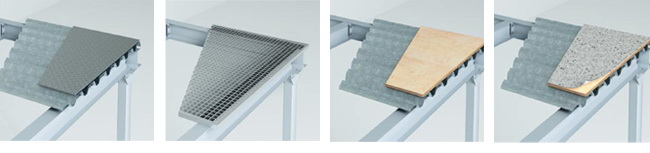

  • сплошного металлического листа с рифлением и опорой из профилированного листа;
  • прессованной или сварной решётки;
  • фанеры с опорой из профилированного листа;
  • фанеры с дополнительным покрытием «технический линолеум» и опорой из профилированного листа.

Использование фанеры на мезонинах требует дополнительной обработки настила противопожарными составами в соответствии с установленной технологией.

Доставка и монтаж

Мезонин доставляется на объект в разобранном виде, с полным набором комплектующих и готов к монтажу. Установка мезонина не требует усиления фундамента и реконструкции пола. Все соединения в конструкции сборно-разборные, поэтому мезонин может быть быстро перемещён в новое место в случае смены складского помещения. Все стальные элементы мезонина окрашены порошковой краской, что защищает мезонин от коррозии и придаёт ему хороший эстетический вид.

Аксессуары

Дополнительно мезонин можно оборудовать аксессуарами для наилучшего соответствия технологическим потребностям склада и безопасности работников:

  • различные виды перил ограждения,
  • сетчатые модули и перегородки для разделения пространства мезонина.
  • распашные и сдвижные ворота,
  • модули безопасной разгрузки и загрузки паллетированных грузов,
  • протекторы «отбойники» для защиты несущих колонн мезонина от ударов подъёмно-транспортного оборудования.
  • различные виды подъёмников, конвейеров и транспортёров груза на высокие уровни мезонина.

Многоярусная система Мезонин


Многоярусная система Мезонин


Многоярусная система Мезонин




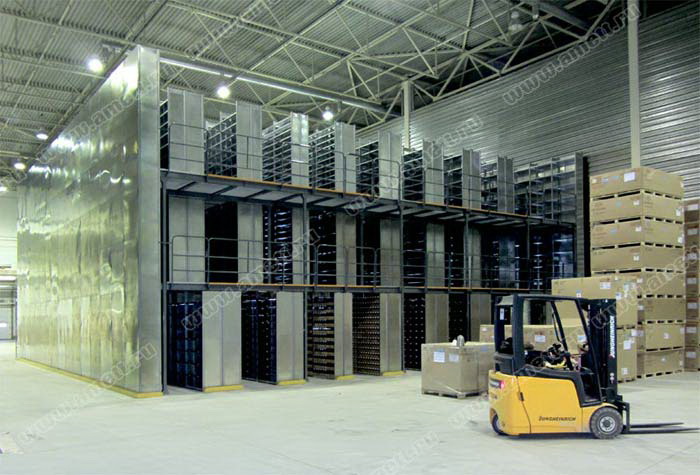

МЕЗОНИННЫЕ СТЕЛЛАЖИ

Многоярусная система Мезонин

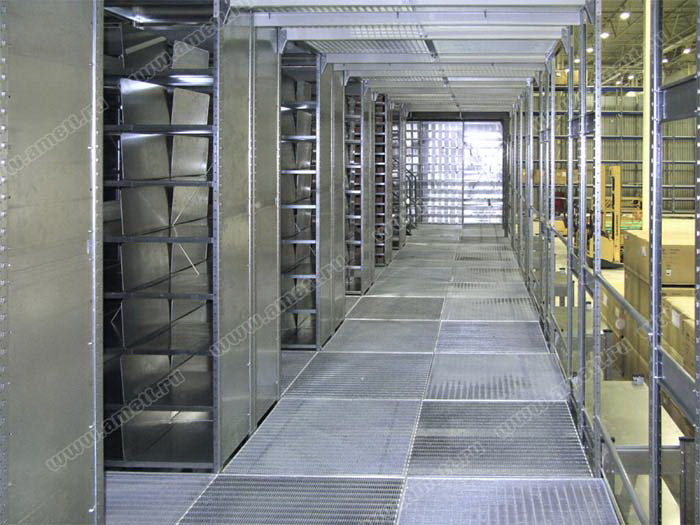

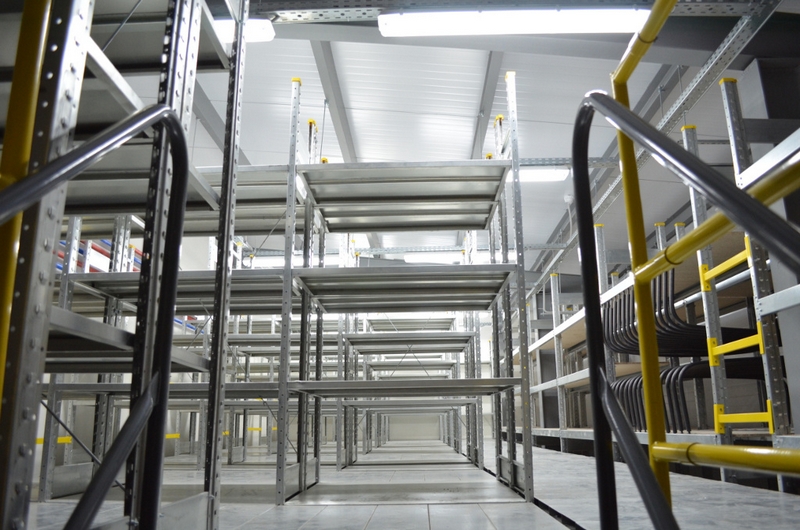

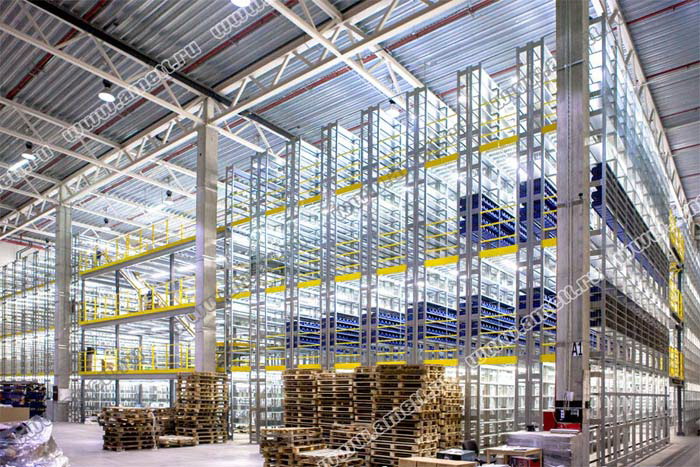

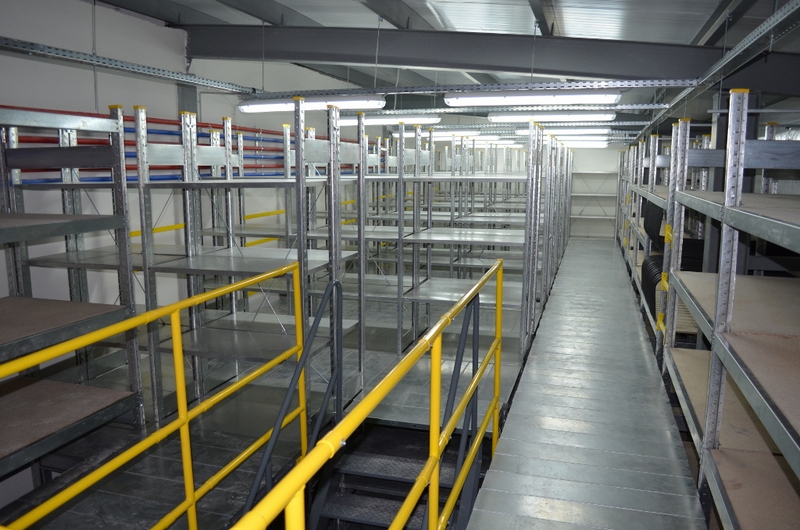

Мезонинные стеллажи (этажные стеллажи), собранные на основе стоек лёгких грузовых стеллажей, являются эффективным и экономичным решением оптимизации архивных площадей, фондохранилищ и складов. Общеизвестно, что наиболее компактным и ёмким вариантом хранения являются передвижные стеллажи. Однако применение этой системы имеет свои ограничения, а если точнее, – неудобства в некоторых частных случаях. Два таких частных случая – это необходимость работы одновременно в нескольких проходах или малая площадь склада при большой высоте. Именно для таких ситуаций наиболее оптимальным решением является мезонин на стеллажах, хотя в первом случае, высота складского помещения должна позволять применить этажные стеллажи.

Многоярусная система Мезонин


 Многоярусная система Мезонин

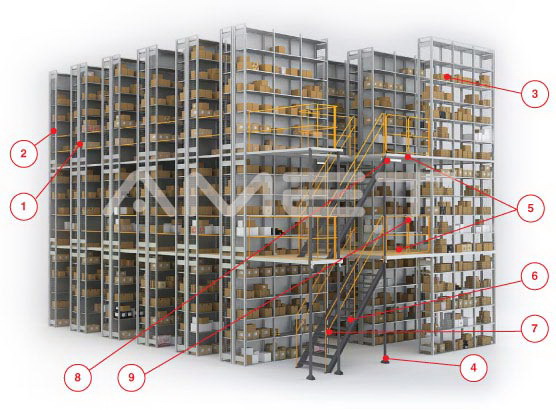

  1. Вертикальная рама стеллажа
  2. Сетчатая панель
  3. Крестовина жёсткости
  4. Дополнительная опорная колона
  5. Переходный ярус
  6. Лестничный марш
  7. Система освещения
  8. Загрузочная площадка с распашными воротами

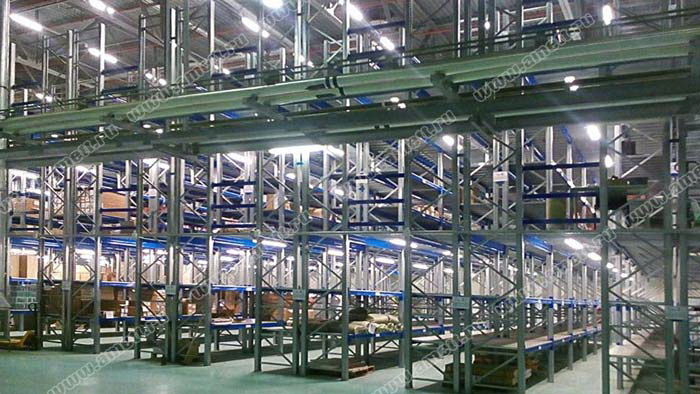

Что же такое – мезонинные стеллажи?

Многоярусная система Мезонин

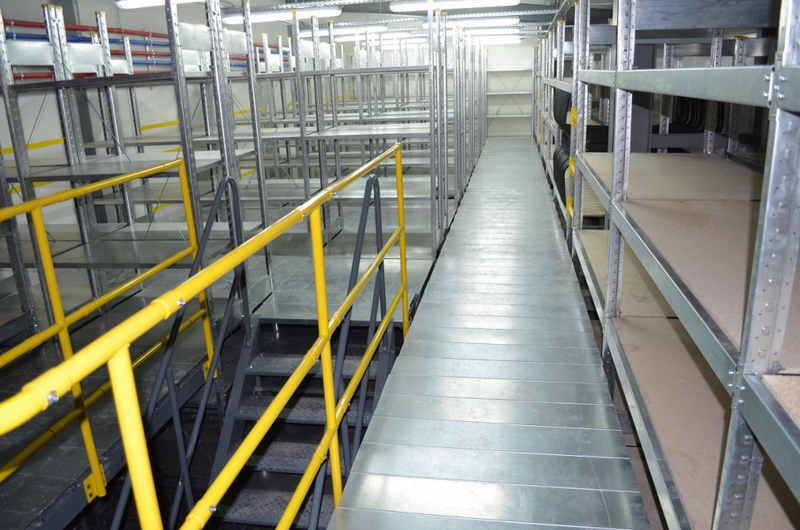

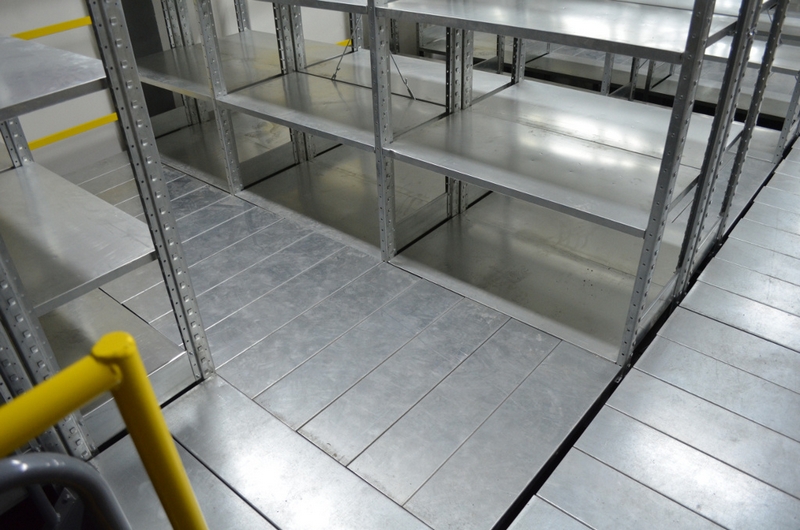

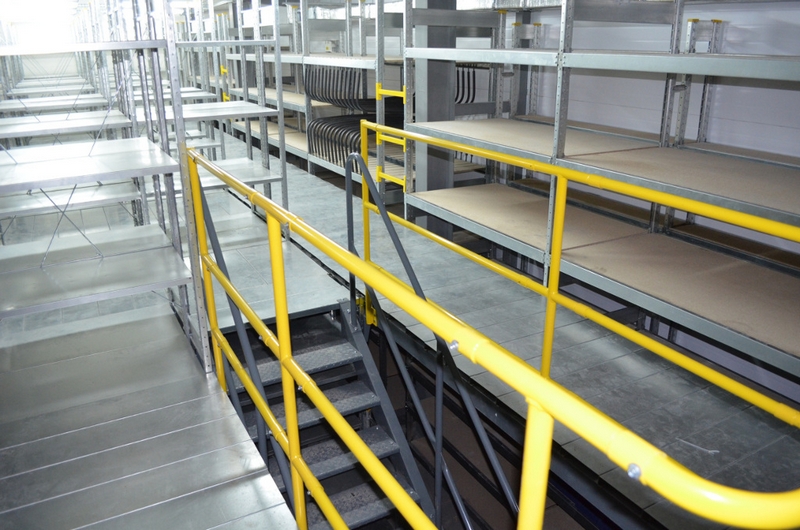

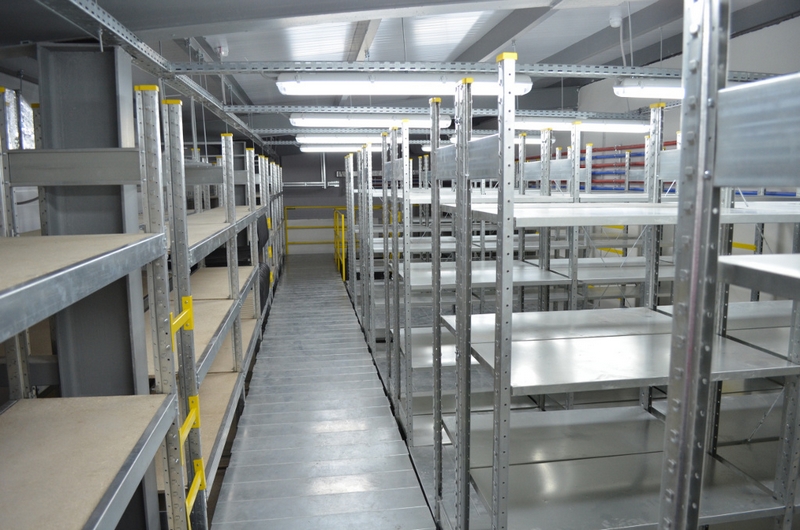

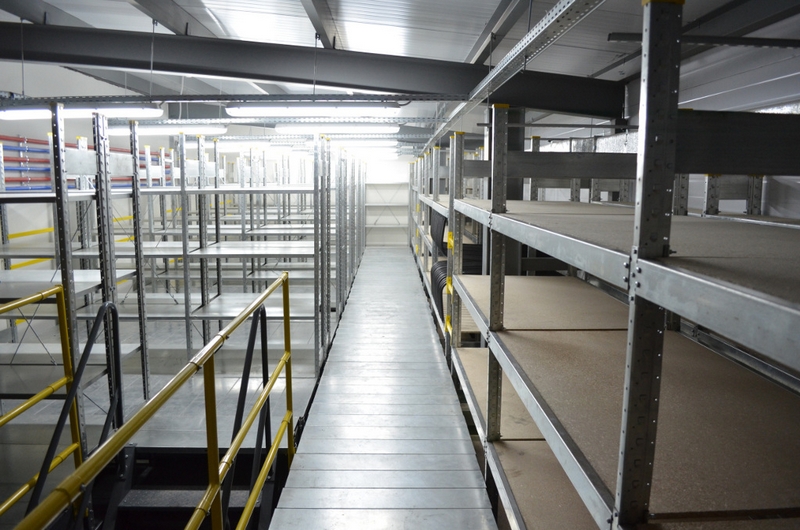

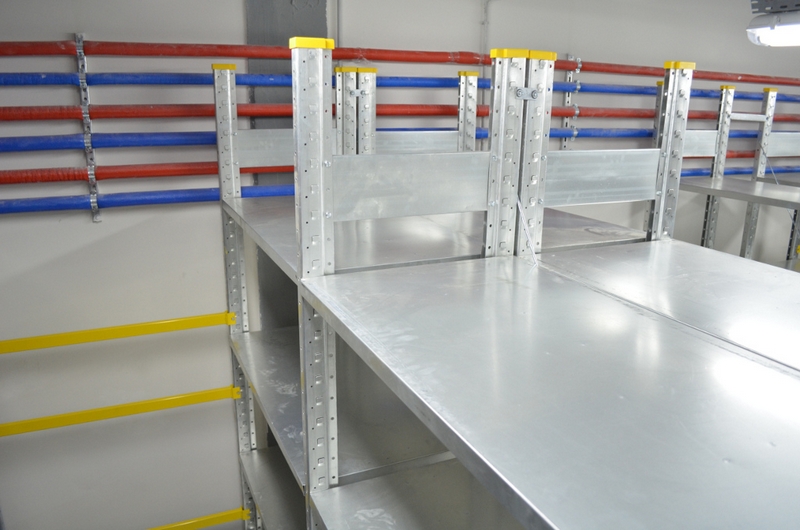

Мезонин на стеллажах конструируется и собирается на базе стоек модульных полочных стеллажей. В отличие от отдельно стоящего мезонина, на который стеллажи устанавливаются, стеллажно-мезонинная конструкция представляет собой единое целое. Основой системы являются вертикальные стойки, могущие достигать 12 метров. На этих же стойках на определённой высоте (обычно не ниже 2.2 метра) располагаются перекрытия этажных стеллажей. Настилы перекрытий могут быть самыми разными (цельнометаллические, ДСП, профлист), однако наиболее оптимальным решением являются оцинкованные решетчатые настилы. Лестницы мезонинных стеллажей могут располагаться как внутри стеллажной системы, так и снаружи, если это позволяет конфигурация склада. Стеллажная система дает возможность проектировать 5-ти ярусные мезонинные конструкции с использованием минимального количества крепёжных элементов и широким рядом специальных аксессуаров.

Многоярусная система Мезонин


Многоярусная система Мезонин


Многоярусная система Мезонин

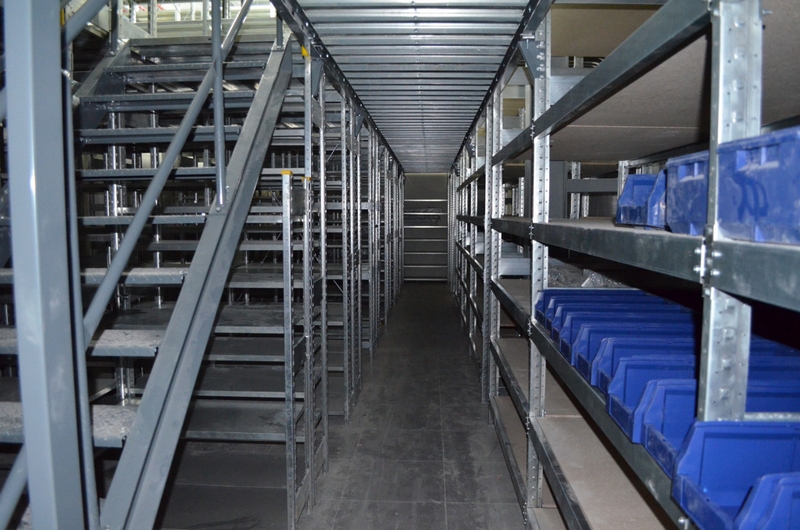

Мезонин на стеллажах не предусматривает использование внутри конструкции какой-либо погрузочной техники за исключением небольших лёгких ручных тележек. ПТО может использоваться только снаружи мезонина. На самом стеллажном мезонине могут быть организованы погрузочно-разгрузочные модули, куда ПТО подаёт груз, или могут быть встроены специальные подъёмники.

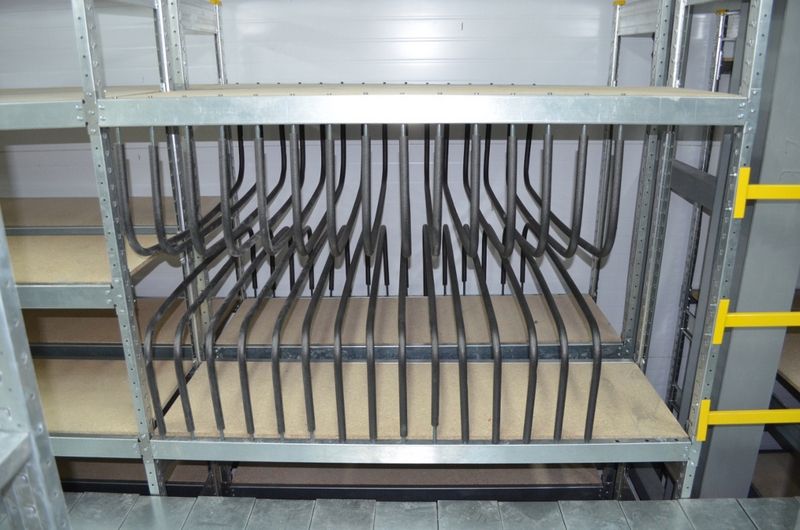

Модульность системы полочных стеллажей, как и в случае со стационарными стеллажами, позволяет легко и без привлечения специалистов делать перепланировку этажных стеллажей, просто снимая и переставляя полки и прочие аксессуары.

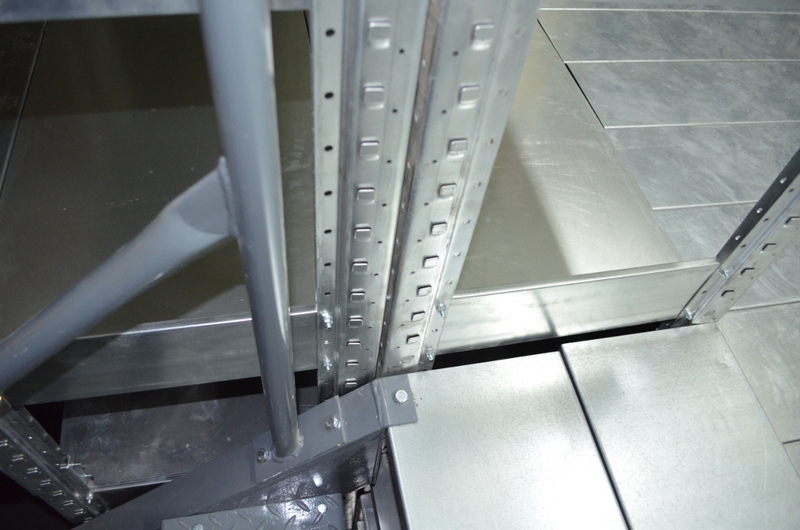

Основные конструктивные элементы мезонинных стеллажей:

  • вертикальные рамы
  • полки
  • комплект кронштейнов и траверс для крепления пешеходных настилов
  • элементы пешеходного настила

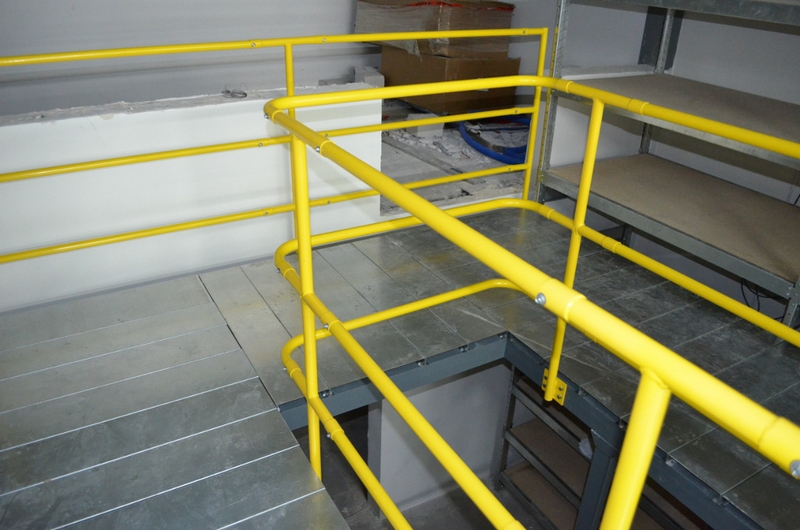

  • перила ограждения

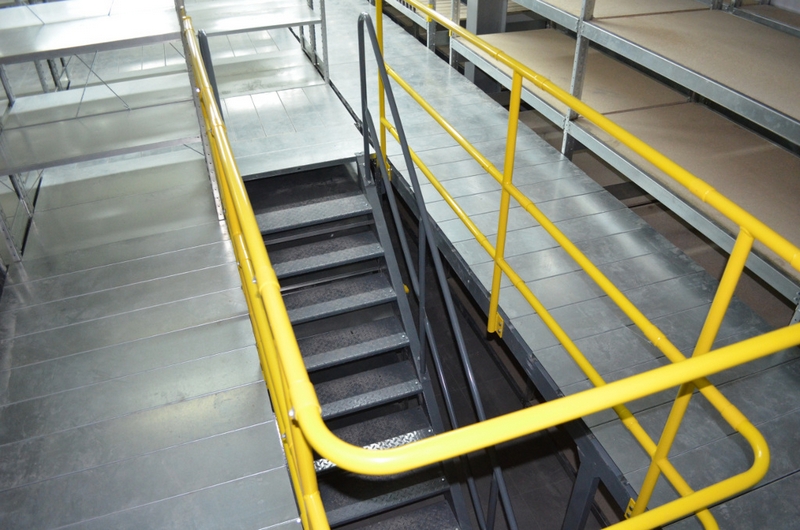

  • лестничные марши
  • различные виды панелей и аксессуаров.

Многоярусная система Мезонин


Многоярусная система Мезонин


Многоярусная система Мезонин


Многоярусная система Мезонин


Многоярусная система Мезонин



По этим ссылкам находятся возможные схемы размещения и элементы конструктива:
